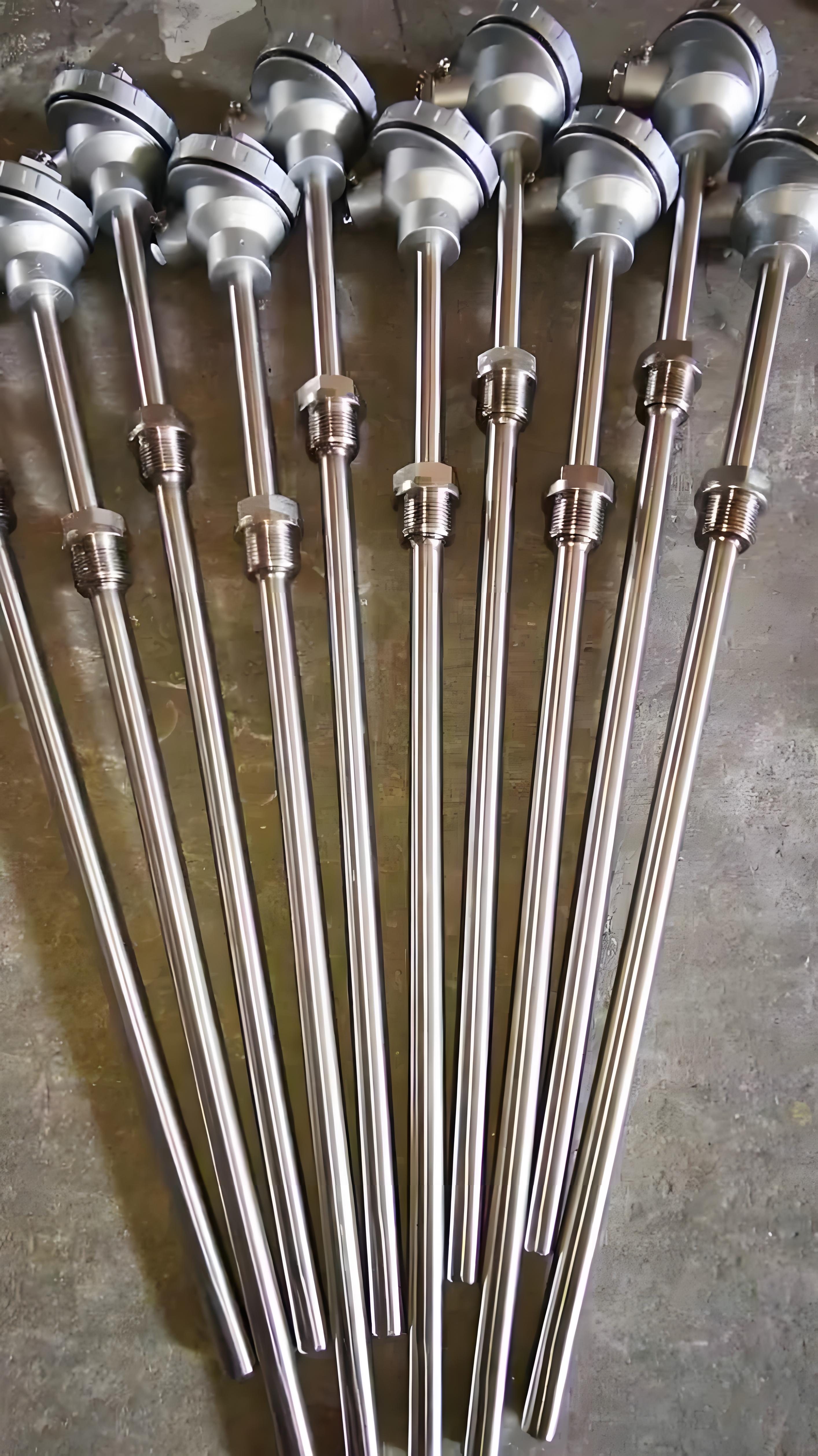

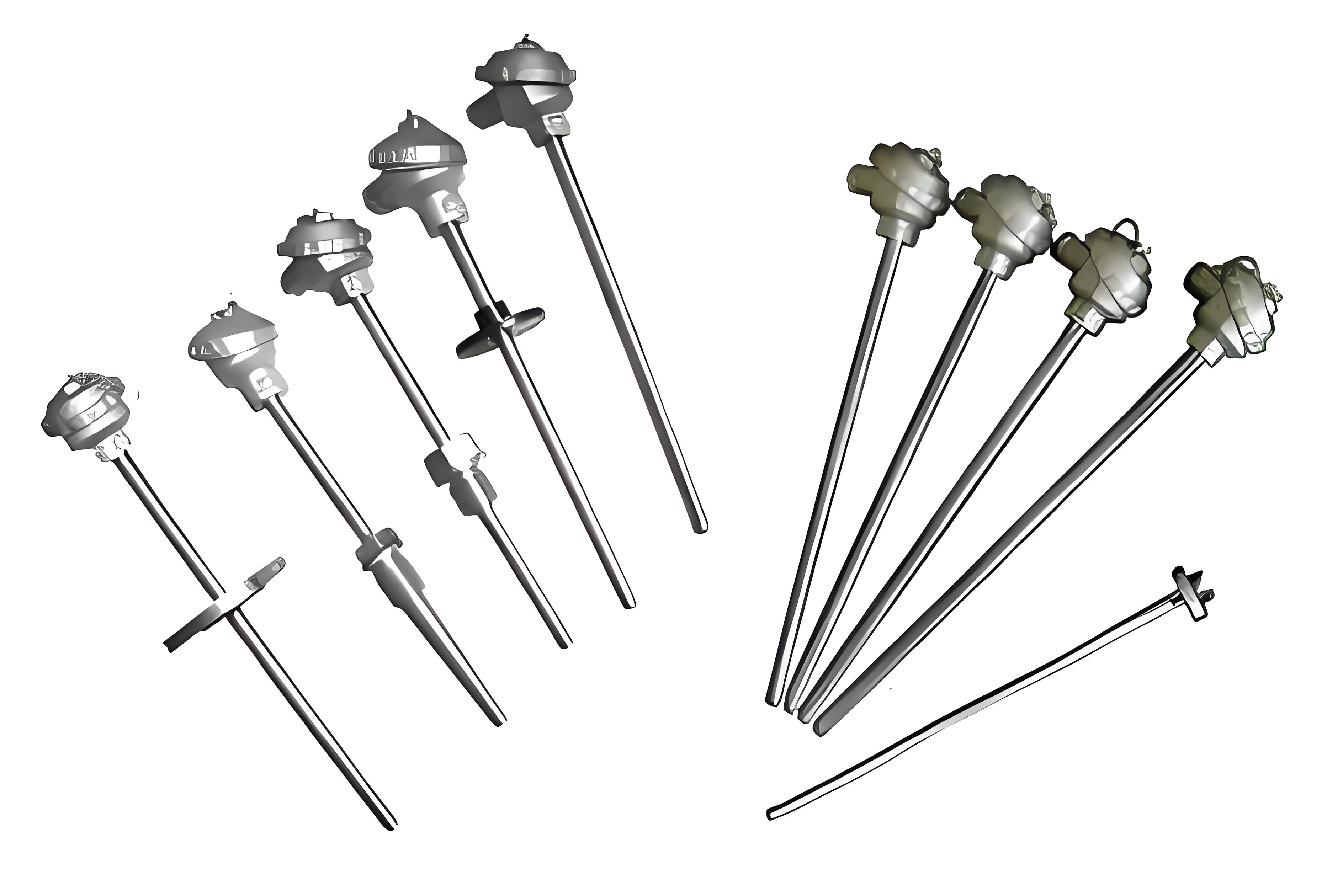

热电偶简介
一、核心原理
热电偶（Thermocouple）是一种基于热电效应（塞贝克效应）的温度传感器，通过两种不同导体（热电极）在温度梯度下产生的热电动势实现温度测量。其工作端（热端）接触被测介质，自由端（冷端）保持恒温或通过补偿电路修正温度，输出电信号与温度呈非线性正相关。
二、结构组成
热电极：由铂铑合金、镍铬等材料构成，根据测温范围选择不同组合（如K型、S型）；
绝缘保护层：氧化镁或陶瓷材料包裹热电极，防止短路及物理损伤；
保护管：不锈钢或碳化硅材质，用于高温、腐蚀性环境防护；
接线盒：集成信号转换模块（一体化设计），输出标准4-20mA电流信号。
三、类型与材料
常用类型：
K型（镍铬-镍硅）：-200℃~+1300℃，性价比高，工业通用；
S型（铂铑10-铂）：0℃~1600℃，高精度实验室及高温场景；
耐磨型：碳化钨涂层保护管，适用于流化床、水泥窑等强磨损环境。
特殊设计：
铠装热电偶：柔性金属套管封装，抗振动且响应速度快；
防爆型：隔爆接线盒设计，用于易燃易爆场所。
四、性能特点
宽测温范围：覆盖-270℃至+2300℃，适配极端工况；
高响应速度：裸丝结构热电偶时间常数<0.1秒；
抗干扰性强：2025年新型专利通过电磁屏蔽件设计，消除外部干扰（如专利CN119803709A）；
长寿命：耐磨热电偶在循环流化床中寿命可达1年以上。
五、应用场景
工业过程控制：冶金炉、石化反应釜温度监测；
汽车与航空航天：发动机尾气温度检测、航天器热防护系统；
能源领域：核电设备过热保护、锅炉烟气监测；
医疗与实验室：灭菌设备、高温实验炉温度校准。
六、技术趋势
智能化升级：集成自诊断功能，实时监测电极老化与绝缘失效；
密封强化：2025年专利CN119803701A采用多层橡胶与金属压板结构，提升高压/腐蚀环境密封性；
微型化设计：薄膜热电偶厚度<0.1mm，适用于微电子器件测温；
材料创新：碳化硅-石墨烯复合保护管，耐受1800℃高温与强酸碱腐蚀。
注：选型需综合考虑测温范围、精度要求（A级±1.5℃）、环境条件（磨损、压力）及信号传输需求。
